O powodzeniu w spawaniu konstrukcji wielkogabarytowych decydują nie tylko metoda i jakość spoin, ale również logistyka, stabilne podparcie i kontrola dopływu ciepła. Proces wymaga zaplanowania przemieszczania detali, dostępu do złączy i kolejności prac, co pozwala ograniczyć odkształcenia i zachować geometrię zespołu. Równie istotne jest bezpieczne pozycjonowanie ciężkich konstrukcji oraz dobór urządzeń dopasowanych do ich masy, wymiarów i sposobu mocowania. W tym artykule omawiamy metody spawania, typowe wyzwania oraz wyposażenie ułatwiające takie zadania.

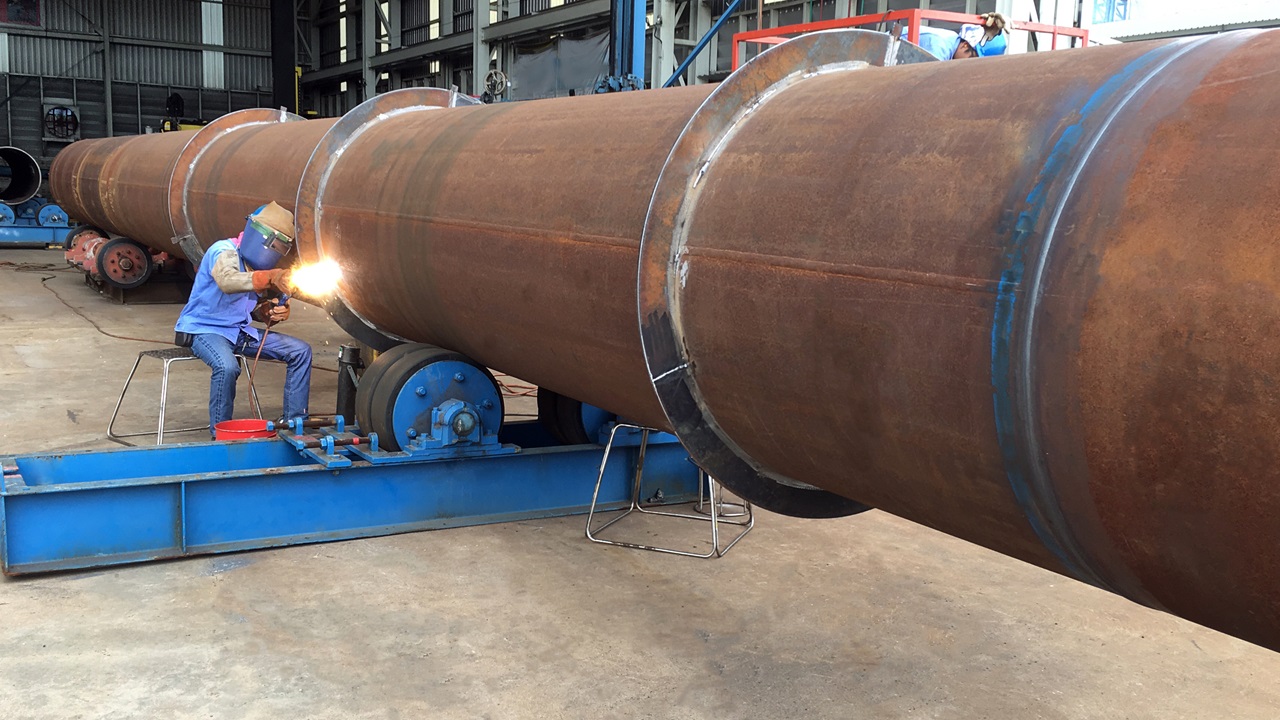

Spawanie konstrukcji stalowych wielkogabarytowych - wyzwania i rozwiązania technologiczne

Z tego artykułu dowiesz się:

  • jak ocenić udźwig, przestrzeń i podparcie detalu;
  • jak ograniczać odkształcenia przez kolejność układania spoin;
  • jak dobierać metody spawania do grubości, pozycji i jakości;
  • jak dobrać oprzyrządowanie do mocowania i obrotu detalu;
  • co uwzględnić, planując bezpieczny przebieg spawania konstrukcji.

Jakie wyzwania stawia przed zakładem łączenie masywnych detali?

Największym wyzwaniem przy łączeniu wielkich gabarytów jest nie samo wykonanie spoiny, lecz logistyka wewnątrz hali i ryzyko odkształceń cieplnych. Dlatego spawanie dużych elementów stalowych wymaga zaplanowania przemieszczeń oraz zapewnienia stabilnego podparcia konstrukcji.

  • udźwig urządzeń - decyduje o bezpiecznym manewrowaniu,
  • przestrzeń robocza - musi uwzględniać obwiednię detalu,
  • dopływ ciepła - może spowodować utratę geometrii.

Technologia spawania konstrukcji stalowych - metody i odkształcenia

Wydajna metoda spawania musi iść w parze z kontrolą ilości wprowadzanego ciepła, ponieważ deformacja może obniżyć wartość całego zespołu. Konstrukcje stalowe spawa się metodami MIG/MAG, SAW, TIG i MMA, dobierając proces do grubości, pozycji oraz wymagań jakościowych. Prawidłowo dobrana technologia spawania konstrukcji stalowych to jednak nie wszystko. O stabilności wymiarowej decydują również sekwencja układania spoin, symetryczne prowadzenie prac i kontrola temperatury międzyściegowej. Takie podejście ogranicza naprężenia bez zbędnego wydłużania procesu.

Porada eksperta:
Przed wykonaniem pierwszej spoiny wyznacz punkty bazowe konstrukcji, sprawdź jej masę oraz obwiednię, a następnie zaplanuj kolejność przemieszczeń i spawania. Po sczepieniu detali i na każdym kolejnym etapie mierz przekątne i odchyłki, notując wyniki w protokole kontroli geometrii. Jeśli mieszczą się w założonej tolerancji, konstrukcja zachowuje prawidłowe wymiary. Pamiętaj, by nie rozpoczynać pracy bez stabilnego podparcia detalu.

Oprzyrządowanie ułatwiające spawanie konstrukcji wielkogabarytowych

Mechanizacja obrotu i transportu detalu jest kluczowa, by zapewnić bezpieczeństwo pracy oraz wygodny dostęp do złącza. Przedsiębiorstwo HAK Sp. z o.o. projektuje oprzyrządowanie do spawania konstrukcji dopasowane do konkretnego procesu, gabarytu i sposobu mocowania.

Sprawne pozycjonowanie dużych detali podczas spawania umożliwiają:

  • pozycjonery i obrotniki - ustawiają spoinę w dogodnej pozycji,
  • manipulatory spawalnicze - ułatwiają zmianę położenia ciężkich zespołów,
  • doki montażowe z elementami dociskowymi - zapewniają stabilne mocowanie, a podesty montażowe - ułatwiają dostęp,
  • urządzenia transportu bliskiego - w tym przesuwnice pojazdów szynowych i kołowych.

Takie wyposażenie przyspiesza spawanie konstrukcji wielkogabarytowych i ogranicza konieczność pracy w niewygodnej pozycji.

Powiązane strony

→ Dobór manipulatora do gabarytu konstrukcji → Stacjonarny przyrząd montażowo-spawalniczy → Przyrząd z ręcznym mocowaniem detali

Jak zaplanować spawanie konstrukcji wielkogabarytowych

Skuteczne spawanie konstrukcji wielkogabarytowych polega na opanowaniu logistyki, geometrii detalu i dopływu ciepła. Chociaż dobór metody zależy od materiału, grubości i wymagań jakościowych, o stabilności wymiarów przesądza kolejność układania spoin, symetria prac i kontrola temperatury. Bez odpowiedniego udźwigu, podparcia i przestrzeni roboczej nawet poprawne złącze może nie przynieść oczekiwanego rezultatu.

Przed rozpoczęciem procesu warto przeanalizować masę i obwiednię konstrukcji, sposób mocowania oraz dostęp do spoin. Na tej podstawie dobiera się pozycjonery, obrotniki, manipulatory lub podesty. Profesjonalne oprzyrządowanie zwiększa bezpieczeństwo i ułatwia uzyskanie powtarzalnej jakości. Wdrożenie takiego wyposażenia można skonsultować z ekspertami HAK.
