Jak dobrać obrotnik spawalniczy do wielkości i masy detalu?

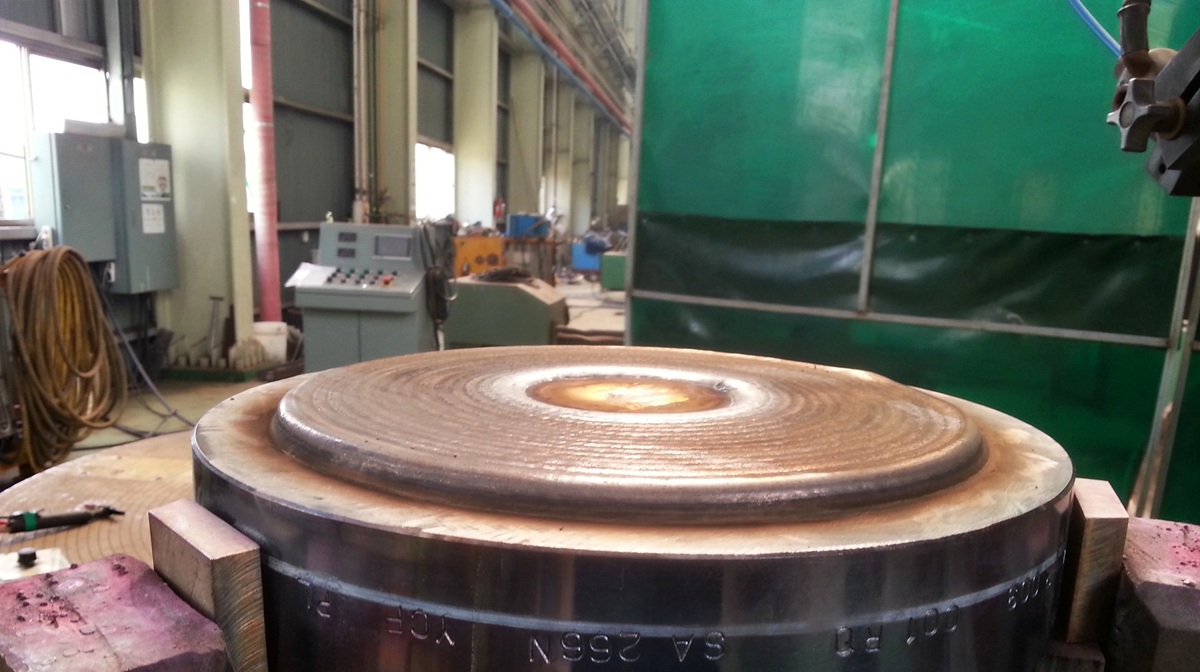

Obrotnik spawalniczy umożliwia ustawienie elementu w pozycji ułatwiającej wykonanie spoiny i ogranicza konieczność ręcznego obracania ciężkich konstrukcji. Sam udźwig urządzenia nie wystarcza jednak do prawidłowego doboru. Trzeba uwzględnić także wymiary detalu, położenie jego środka ciężkości, sposób mocowania i moment obciążający napęd. Element o masie jednej tony może bowiem stawiać obrotnikowi zupełnie inne wymagania w zależności od tego, jak daleko jego środek ciężkości znajduje się od osi obrotu.

Od jakich danych rozpocząć dobór obrotnika?

Najpierw należy określić masę kompletnego zespołu obracanego. Powinna ona obejmować nie tylko detal, lecz także uchwyt, ramę montażową, przyrząd spawalniczy i inne elementy zamocowane do urządzenia. Pominięcie oprzyrządowania może spowodować przekroczenie dopuszczalnego obciążenia podczas normalnej pracy.

Konieczne jest również ustalenie długości, szerokości, wysokości lub średnicy elementu. Gabaryty wpływają na wielkość stołu, rozstaw rolek, prześwit i przestrzeń potrzebną do pełnego obrotu. Trzeba sprawdzić, czy detal nie uderzy o posadzkę, podstawę urządzenia albo wyposażenie stanowiska.

Dlaczego udźwig nominalny nie wystarcza?

Udźwig określa dopuszczalną masę dla warunków przewidzianych przez producenta. Zwykle jest powiązany z określonym położeniem środka ciężkości względem powierzchni i osi stołu. Jeżeli detal zostanie odsunięty od stołu przez uchwyt lub ma nieregularny kształt, obciążenie mechanizmu przechyłu i obrotu wzrasta mimo niezmienionej masy.

Dlatego oprócz nośności trzeba sprawdzić dopuszczalny moment obciążenia. Zależy on od masy zespołu oraz odległości jego środka ciężkości od osi obrotu. Im większe odsunięcie, tym większy moment muszą przenieść napęd, przekładnia, łożyskowanie i konstrukcja nośna.

Obrotnik nie powinien stale pracować na granicy parametrów. Odpowiedni zapas pozwala uwzględnić różnice między wariantami produktu, dodatkowe oprzyrządowanie i obciążenia pojawiające się podczas ruszania, zatrzymywania lub zmiany kierunku.

Środek ciężkości a stabilność obrotu

Najkorzystniej, gdy środek ciężkości detalu znajduje się możliwie blisko osi obrotu. Urządzenie pracuje wtedy płynniej, a napęd jest mniej obciążony. Przy konstrukcjach asymetrycznych lub zamocowanych mimośrodowo mogą pojawiać się zmienne obciążenia, szarpnięcia i tendencja do samoczynnej zmiany położenia.

Trzeba określić środek ciężkości całego zespołu, nie tylko produktu. Uchwyt, rama i dodatkowe podzespoły mogą wyraźnie zmienić jego położenie. W razie potrzeby stosuje się odpowiednio zaprojektowane mocowanie, regulację położenia detalu albo przeciwwagę.

Jaki typ obrotnika dobrać do kształtu detalu?

Do krótkich elementów mocowanych jednostronnie stosuje się najczęściej obrotniki ze stołem roboczym. Mogą zapewniać obrót wokół jednej osi, a w bardziej rozbudowanych wersjach także przechył stołu. Sprawdzają się przy korpusach, kołnierzach, ramach i zespołach wymagających dostępu do spoin z kilku stron.

Długie konstrukcje można obracać w układzie kłowym, składającym się z napędzanego wrzeciennika i podpory po przeciwnej stronie. Trzeba wtedy sprawdzić rozkład masy pomiędzy obydwoma punktami podparcia. Jeżeli środek ciężkości znajduje się bliżej jednego końca, obciążenia nie będą rozłożone po połowie.

Do rur, zbiorników i innych elementów cylindrycznych przeznaczone są obrotniki rolkowe. Przy ich doborze znaczenie mają masa i średnica detalu, zakres regulacji rozstawu rolek oraz podatność płaszcza na odkształcenie. Cienkościenny zbiornik może wymagać większej liczby punktów podparcia lub rolek ograniczających nacisk miejscowy.

Prędkość obrotu i charakter pracy

Zakres prędkości musi odpowiadać średnicy detalu i technologii spawania. Przy tej samej prędkości obrotowej punkt na powierzchni dużego zbiornika porusza się szybciej niż punkt na małej rurze. Dlatego dla procesu znaczenie ma również rzeczywista prędkość liniowa w miejscu wykonywania spoiny.

Napęd powinien zapewniać płynny start, zatrzymanie i regulację bez szarpnięć. Jest to szczególnie ważne podczas spawania w ruchu, gdy nierównomierny obrót może zmienić prędkość prowadzenia spoiny.

Przy spawaniu zrobotyzowanym obrotnik musi współpracować z układem sterowania stanowiska. Synchronizacja ruchu pozwala wykorzystać go jako dodatkową oś procesu, ale wymaga odpowiedniej dokładności pozycjonowania i zabezpieczenia przed kolizją.

Mocowanie i przestrzeń robocza

Detal powinien być zamocowany tak, aby nie przesuwał się podczas obrotu, przechyłu ani zatrzymania. Uchwyty trzeba uwzględnić w obliczeniu masy i położenia środka ciężkości. Nie mogą one jednocześnie ograniczać dostępu palnika ani utrudniać załadunku.

Przed wyborem urządzenia należy sprawdzić pełną obwiednię ruchu. Liczy się nie tylko możliwość umieszczenia detalu na stole, lecz także przestrzeń zajmowana w każdej pozycji. W przypadku dużych konstrukcji potrzebna może być zmiana wysokości osi, podwyższona podstawa albo obrotnik z regulacją pionowego położenia stołu.

Dobór obrotnika jako element projektowania stanowiska

Prawidłowy dobór wymaga zestawienia masy i gabarytów detalu z położeniem środka ciężkości, momentami obciążenia, prędkością procesu oraz sposobem podparcia. Dopiero taka analiza pozwala określić wymagany udźwig i konstrukcję urządzenia.

Przedsiębiorstwo HAK projektuje i wykonuje obrotniki rolkowe, pasowe, łańcuchowe, mechaniczne i elektryczne, w tym rozwiązania przeznaczone do elementów o niestandardowych wymiarach i rozkładzie masy. Urządzenie może zostać zintegrowane z oprzyrządowaniem spawalniczym, systemem sterowania i pozostałym wyposażeniem stanowiska.
